交直流耐壓試驗設備選型是一個系統工程，需要綜合考慮以下關鍵因素：

1. 確定試驗類型（交流 or 直流）

根據被測設備類型和相關標準要求選擇。

通用原則： 優先選擇能模擬運行工況的交流耐壓。當試品電容量過大，導致交流試驗設備過于笨重時，考慮直流耐壓或交流變頻諧振。

2. 關鍵性能參數

額定輸出電壓（kV）：

必須大于或等于標準規定的最高試驗電壓。

需考慮一定的裕度（如20%），以備后續更高電壓等級的測試需求。

額定輸出容量（kVA）或電流（mA）：

交流設備： 容量 P = ωCU2，其中C是試品電容量，U是試驗電壓。必須準確估算或查閱設備手冊獲取試品的電容量，并據此計算所需容量。

直流設備： 輸出電流 I = 2πfCU。同樣需要估算電容量。對于電纜和大型發電機，泄漏電流可能較大，需要選擇輸出電流足夠的設備。

電壓測量精度：

通常要求總不確定度優于3%（符合GB/T 16927.1要求）。

波形畸變率：

交流輸出電壓應為近似正弦波，畸變率通常要求<5%。

3. 設備類型與技術選擇

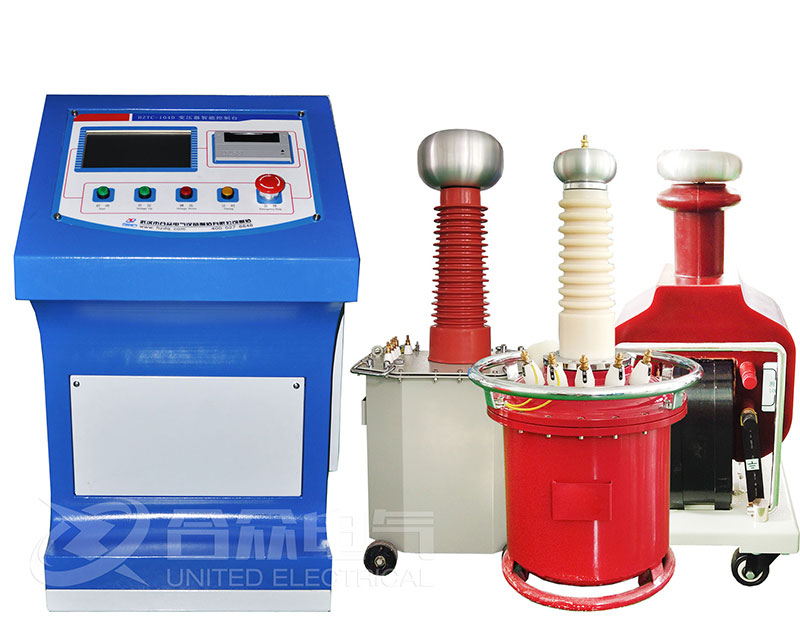

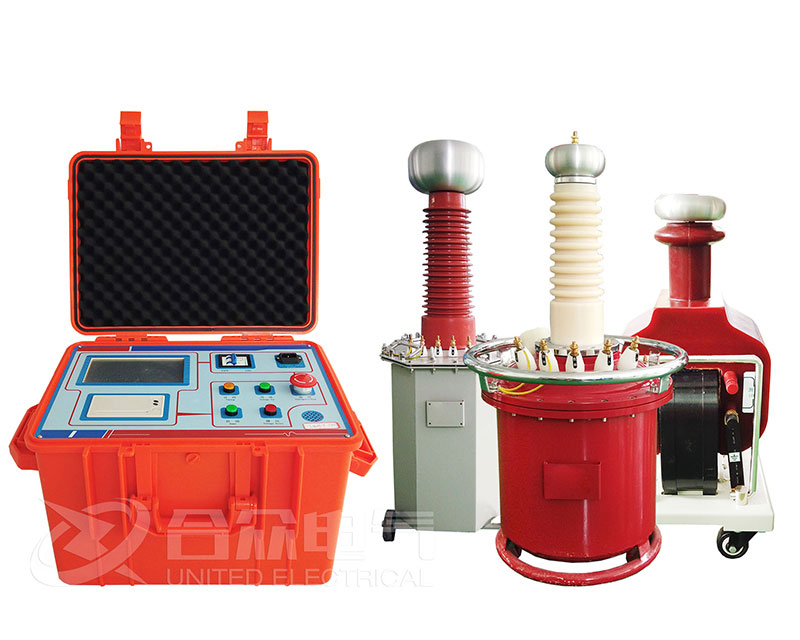

傳統工頻試驗變壓器：

優點： 結構簡單，技術成熟，波形好。

缺點： 容量大時，設備非常笨重，不適合現場對大容量試品試驗。

適用： 實驗室、工廠及現場對小容量試品（如互感器、絕緣子）的試驗。

串聯諧振耐壓設備：

原理： 利用電抗器與試品電容諧振，在試品上產生高電壓，而電源只需提供有功功率，因此所需電源容量大大減小。

優點：

重量輕、體積小，非常適合現場試驗。輸出電壓波形好。

當試品發生擊穿時，諧振條件被破壞，高壓自動消失，短路電流小，對試品的損傷小。

類型： 調感式、調頻式。目前變頻諧振是主流。

適用： 幾乎所有大容量試品的現場交流耐壓試驗，如長電纜、GIS、大型變壓器、發電機。

超低頻（0.1 Hz）耐壓設備：

原理： 用0.1 Hz交流電代替50Hz工頻，對電纜等容性負載進行試驗，設備容量可降至工頻的1/500。

優點： 設備更輕便，對XLPE電纜無累積損傷。

缺點： 等效性仍存在爭議，且標準中對電壓換算有特定要求。

適用： 中低壓電纜，特別是老舊電纜和運維中的絕緣診斷。

4. 功能與安全性

過流、過壓、閃絡保護： 必須具備快速、可靠的保護功能，以保護設備和試品。

自動升降壓與計時： 提高測試效率和準確性，減少人為誤差。

遠程控制： 保證操作人員的安全距離。

接地與屏蔽： 設備必須有良好的接地設計，防止感應電和干擾。

5. 便攜性與使用環境

現場使用： 優先選擇串聯諧振或超低頻設備，重點關注設備的重量、體積、分體式設計的搬運便利性。

實驗室/工廠使用： 可選擇傳統試驗變壓器或固定式諧振系統。

環境條件： 考慮溫度、濕度、海拔高度（高海拔需進行電壓校正）等。
