核心功能

對絕緣手套（以及類似的絕緣靴、絕緣毯等）進行交流工頻耐壓試驗和直流泄漏電流測試，以驗證其絕緣性能是否合格。

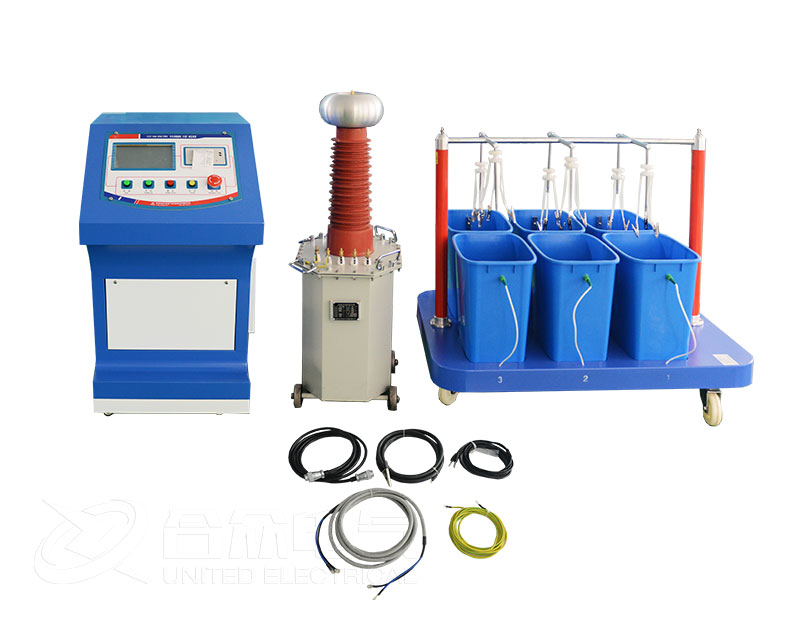

絕緣手套耐壓試驗裝置主要組成部分

一個典型的絕緣手套耐壓試驗裝置通常包括以下部分：

試驗水箱（槽）

材質： 通常為不銹鋼或高強度PVC等絕緣、防銹、防腐蝕材料。

結構： 分為內電極槽和外電極槽。

內電極槽（高壓極）： 放置被測試的手套，內部充滿水作為內電極。

外電極槽（接地極）： 套在內槽外面，也充滿水，與內槽中的水通過手套絕緣層隔離。外槽接地。

測試時，手套內外的水分別作為高壓電極和接地電極，模擬手套在實際使用中接觸帶電體和接地體的場景。

高壓發生系統

工頻高壓試驗變壓器： 核心部件，產生測試所需的高電壓（通常為0~30kV或更高，可調）。

調壓控制臺/電源控制器： 用于平穩調節輸出電壓，并集成過流、過壓保護功能。

測量與控制系統

電壓表： 精確顯示施加在手套上的試驗電壓值。

電流表（微安表）： 至關重要，用于實時監測流過手套絕緣層的泄漏電流值。當泄漏電流超過標準規定值（例如，對于橡膠類手套，交流耐壓時通常不超過限定毫安值），即使未擊穿，也判定為不合格。

報警與保護單元： 當泄漏電流超標或發生擊穿時，自動切斷高壓并發出聲光報警。

計時器： 控制標準規定的耐壓持續時間（通常為1分鐘或3分鐘）。

輔助部件

電極桿與掛鉤： 用于將手套口邊緣懸掛，并確保手套內、外水體與相應電極可靠連接。

接地裝置： 確保外水箱和設備外殼可靠接地，保證操作安全。

注水/排水系統： 方便換水。

絕緣手套耐壓試驗裝置試驗原理與流程（交流工頻耐壓試驗）

準備：

將手套內外清潔、干燥。

向手套內注水至規定深度（通常距袖口邊緣約5cm），并將其浸入外水箱中，使手套內外水面高度一致。

手套口應保持干燥，并懸掛在電極掛鉤上。

將試驗水槽的外殼可靠接地。

接線：

高壓引線連接到手套內水中的電極。

外水箱（水）通過接地線接地。

測試：

啟動裝置，平穩升高電壓至標準規定的試驗電壓（例如，12kV級的絕緣手套，出廠試驗電壓為28kV，預防性試驗電壓為25kV）。

保持規定時間（如1分鐘）。

在整個過程中，系統持續監測泄漏電流。

判定：

合格： 在規定電壓和時間內，手套未發生擊穿、閃絡，且泄漏電流值未超過標準限值。

不合格： 發生擊穿、閃絡，或泄漏電流超標。
